三坐标测量机 (CMM) 主要有四种类型：桥式、悬臂式、龙门式和水平臂式。选择的将取决于您希望使用它的目的。所有 CMM 都有三个正交轴 X、Y 和 Z，它们在 3D 坐标系中运行。一些使用接触式探头，而另一些使用非接触式探头。所有 CMM 中继计算的数据以检查被测组件的准确性。

在这篇文章中，我们将介绍不同类型的坐标测量机及其应用。

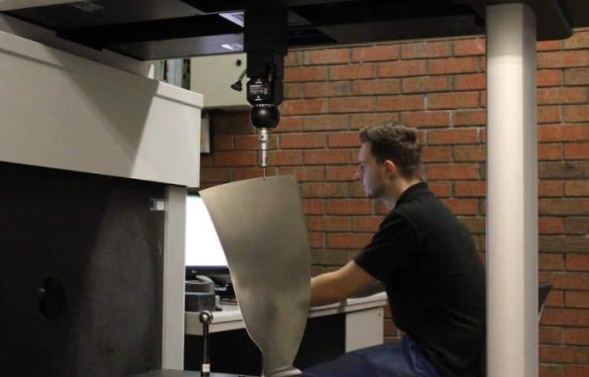

桥式三坐标测量机

允许探头沿三个轴移动，这三个轴在三维笛卡尔坐标系中相互正交。每个轴传感器以微米精度监控探头的位置。位置传感器的接触点允许测量对象的表面，并重复产生描述感兴趣的表面区域的“点云”。

桥式机器被称为坐标测量机的主力，具有相当基本的结构，易于构建。桥梁机器的长期建造和维护成本也相对较低。

桥式坐标测量机的功能有利有弊。例如，由于支撑 X 轴光束的立柱，很难接近被测部件。重型部件可能需要叉车或起重机才能将它们放置在机器上。反过来，这可能导致机器本身被撞倒。话虽如此，对于测量具有更高公差的机加工零件，桥式 CMM 是很好的选择。

悬臂坐标测量机

悬臂三坐标测量机通常用于测量相对较小的零件，为操作员提供三个侧面的开放通道。与桥式 cmm 不同，头部仅连接到刚性底座的一侧。

立柱的大支撑底座与低重量相结合意味着悬臂坐标测量机可以快速移动。由于高精度和低测量不确定性，悬臂坐标测量机主要用于测量量规和标准件。

车间悬臂三坐标测量机是一种流行的选择，因为它适合自动装载和卸载。

龙门坐标测量机

龙门坐标测量机在结构上与桥式坐标测量机相似，但通常要大得多。龙门式的桥架在柱子上升高，增加了整体测量体积。大多数龙门坐标测量机必须有坚实的基础，并且通常直接安装在地板上。这种与桥式坐标测量机结构相似的特点意味着龙门机床也具有很高的精度。

龙门坐标测量机的测量范围从 1x2x1m XYZ 到 4x10x3m XYZ 不等，并且可以构建更大的定制单元。

与传统的桥式坐标测量机相比，龙门坐标测量机具有许多显着优势。装载重型部件要安全得多，因为它们可以直接装载在地板上。程序员的访问更容易意味着编程变得更简单。为较小的组件插入平板很容易，从而减少了操作员的测量时间。

当然，龙门坐标测量机也有一些缺点。建造地基的成本要高得多。龙门坐标测量机不是便携式的，它们占用大量空间。

龙门坐标测量机在航空航天工业中特别普遍，因为部件尺寸很大，仍然需要极高的精度。

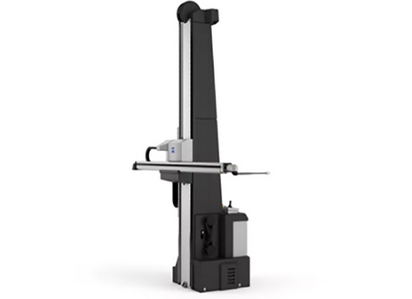

水平臂坐标测量机

水平臂 CMM的设计意味着它们在测量大表面或难以到达的特征时非常有用。

水平臂坐标测量机有两种基本类型。板装版本，其中柱安装在大表面板上。虽然有些是顶部安装的，但大多数是侧面安装的，因为它是获得所需测量值的更准确和稳定的方式。

另一个版本是安装在跑道上的 CMM，它在没有集成板的专用梁上运行。顶部安装设计为测量大型组件提供了大的灵活性。双臂允许同时测量物体的两侧。

虽然水平臂坐标测量机是四种类型中精度zui低的，但它们适合测量大型薄壁/钣金类部件。在测量需要操作公差的大型部件时，水平臂是迄今为止zui具成本效益的。

综上所述

计量误差的一个主要来源是人为错误，由人员错误地使用测量设备引起。三坐标测量机显着降低了出错的风险并大大提高了准确度。

一般来说，悬臂坐标测量机通常是zui准确的，但不灵活。桥式和龙门式坐标测量机具有良好的精度并且是半灵活的。水平臂坐标测量机提供的精度zui低，但灵活性高。然而，所有类型的三坐标测量机的精度水平仍然远高于没有一台，这使得生产更具成本效益。
