蔡司三坐标测量仪买家指南-购买三坐标测量机有什么好处
2022年03月21日 |
阅读次数：539许多潜在买家提出的第-一个问题是：
购买蔡司三坐标测量仪有什么好处？
在使用过的 CMM 设备中寻找什么？
与购买相关的风险是什么？
在过去的 30 年中，机械坐标测量机（蔡司三坐标测量仪）没有太大变化，只有机器控制器和软件在近几年经历了重大的现代化改造。因此，许多拥有旧机器的公司决定用新的软件和控制器改造现有设备，因为可以节省数千美元。由于大多数 CMM 使用无摩擦空气轴承，因此它们的机械结构磨损少，并且可以比多次控制器和软件改造更持久。
哪里可以买到蔡司三坐标测量仪设备？
江苏中晟智能科技有限公司（https://www.joyswitch.cn/）
改装和重建 CMM（另一种选择）
有时，CMM 经销商会在二手 CMM 上安装新的控制系统，并且通常会附带新的软件。对于购买者来说，在考虑具有过时电子设备和软件的旧 CMM 时，这通常是一个很好的选择。这使购买者可以拥有先进的计量设备，并且大大降低了新设备的成本。
零件和服务。
即使机器使用了 20 年以上，蔡司三坐标测量仪基本机械框架上的备件通常也很容易找到。电机秤和编码器以及空气轴承等组件很容易获得。机器控制和慢跑盒通常在 5 到 10 年后就过时了，但板等可以从售后市场供应商处采购，这些供应商将这些停产物品储存起来。计算机系统和软件的寿命更短，例如升级到当前版本的 windows 经常会由于兼容性问题而导致购买新的软件。新的软件版本通常不适用于较旧的计算机硬件，请务必注意，因为 CMM 软件价格昂贵。与您的独立 CMM 服务提供商讨论这些问题是个好主意，因为他们知道如何安装使用过的CMM 零件. OEM 可能没有那么有用，并且可能不知道过时组件的来源。
我需要多大尺寸的 CMM？
蔡司三坐标测量仪机的有用测量能力通常描述为 XY 和 Z 的行程。CMM 的测量范围通常以毫米为单位描述，例如范围为 28 英寸 x 40 英寸 x 24 英寸 XYZ 的机器将是7.10.6。请记住，机器的物理尺寸并不代表实际的测量能力。
不同类型的坐标测量机。
三坐标测量机有四种基本类型，哪一种适合您？

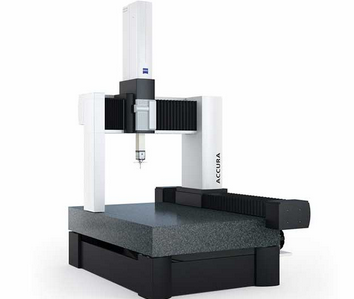

桥式 CMM。
3-D桥式三坐标测量机是迄今为止流行的三坐标测量机。它允许在坐标空间中沿 X、Y 和 Z 轴移动。由于它们的基本结构和构造简单，桥式机器已经变得非常流行。桥式 CMM 机器的制造成本低，并且能够长期保持精度和可重复性。普通桥式机是由花岗岩平台支撑的自由浮动龙门结构。这些机器中的大多数都在空气轴承上运行，以实现无摩擦性能。
桥式三坐标测量机通常比其他类型的坐标测量机更准确。在考虑使用二手 CMM 机床加工具有严格公差的零件时，它们无疑是您的不错的选择。
悬臂坐标测量机。
今天的大多数悬臂式机器通常用作车间硬轴承机器，它们通常用于测量小零件，因为它们为操作员提供了三个侧面的开放通道。x 轴测量梁以 90° 连接到容纳 y 轴的刚性结构。由于固有的刚性，这限制了 X 梁的尺寸，使机器仅适用于较小的部件。作为车间 CMM。悬臂式机器非常出色，因为它非常适合自动装卸。

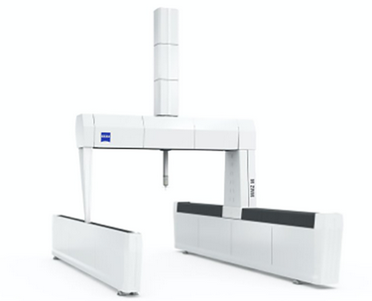

龙门坐标测量机通常用于测量对于标准桥式坐标测量机来说太重的超大零件或组件。龙门式机器可以安装在大型钢台上或直接用螺栓固定在隔离的基础上。
这些系统的优点是零件可以在地面水平推入，而不会扭曲主机结构。此外，X 托架可以移开以方便桥式起重机装载。
龙门机器制造商需要严格遵守基础要求，以满足龙门的结构完整性。
龙门式 CMM 的平均配置是在桥的任一侧有 2 根或 3 根立柱，支撑 2 根方形截面的 Y 轴梁。这些梁通常位于地面以上 6 -8 英尺处，并允许 X 轴自由移动。
水平臂坐标测量机。
横臂三坐标测量机的配置与其他三种类型有很大不同，它由垂直柱（X，轴）和水平臂组成。（Z 轴）安装在 x 轴上。然后将整个组件安装在沿表面板或梁的长度延伸的 y 轴（或长轴）上。
水平臂坐标测量机有两种基本类型：
板装。在这里，柱子安装在一个大表面板上，通常由钢制成。机器可以在板的顶部运行，也可以安装在板的侧面 侧面安装的水平臂机器为板上的测量提供了更大的区域，并增加了测量的稳定性。平板安装的水平臂机器也可以配置为双臂系统。
失控安装。顾名思义，机器在专用梁上运行。没有整体板。这种设计提供了很好的灵活性，因为它可以单独使用，也可以用作双臂机器来测量大型部件。通常，在这些机器上测量汽车车身和装饰。双臂机器允许同时测量组件的两侧，可以将带轮的零件推入测量体积或添加独立的板。
水平臂坐标测量机是四种坐标测量机中精度比较低的，但它们具有一些明显的优势。他们可以测量安装在代表车身位置的夹具上的大型汽车薄壁部件，通常这些部件又高又窄，但需要从两侧进行接触。
什么类型的探测适合 CMM？
在选择二手三坐标测量机时。考虑机器附带的探测类型通常是明智的，探测类型直接影响三坐标测量机的售价以及它在编程和测量零件时的有效性。
固定头和手动头。
固定探头需要为测量零件所需的不同角度构建圣诞树结构，或者如果存在探头更换器，机器将驱动至更换器并用更适合测量特定特征的探头替换探头。固定头探测系统需要在测量任何零件之前进行预先计划，并建立特定的探头姿态。
在某些情况下，固定探头具有测量特定零件可能需要的许多积极属性，固定探头系统在高精度应用中比可转位探头更准确。许多固定系统能够承载极长的加长杆（800 毫米），而不会造成明显的精度损失。这些头的著名制造商是海克斯康 (Leitz) 和蔡司。
手动可转位测头必须转位到位置，通常不适合 CMM 机器的全自动操作
电动可转位头。
使用可转位探头时，当机器在学习或示教模式下使用时，它可以显着加快编程时间。探头可以定位到零件测量所需的任何位置，而无需更改设置或重新鉴定探头，在检查过程中无需操作员干预，从而加快零件测量时间。著名的分度探头制造商有：雷尼绍、海克斯康和蔡司。
五轴探测系统。
这是可用于 CMM 探测的新开发，直到近几年才真正用于二手 CMM 机器，您现在发现这些系统在二手 CMM 市场上变得越来越流行。
什么是五轴测量？
在传统的三坐标测量机中，机器本身执行所有运动来获取数据，问题是机器结构中的误差被放大，与探测精度无关。五轴技术通过使用在测量时沿 2 个旋转轴移动的铰接头克服了这个问题。这允许坐标测量机在探测系统进行测量时小化沿单个矢量的移动。探测头比三坐标测量机轻得多且具有动态性，可以快速跟踪零件几何形状的变化，而不会引入与传统两轴系统相关的动态误差。好处是更快的速度和更短的测量时间。
扫描和触觉探测。
触觉（触摸）探测可以在当今可用的 90% 的二手 CMM 机器上找到，但是，过去五年中制造的较新机器可以使用扫描探针。对于当今的大多数测量工作，触觉探头已经绰绰有余，对于坐标测量和特征位置它们表现良好，触觉探测的例子是雷尼绍的TP 20和TP 200探头。
扫描测头在具有更平滑动态和更精确定位控制的新型 CMM 框架上工作得更好。对于轮廓和形状偏差，扫描探头提供更准确的数据并节省时间，因为它们每秒收集数千个点，它们还可以在单次触摸模式下操作以获得不错的灵活性。事实上，大多数不到 10 年的三坐标测量机都可以以低的成本安装扫描探头。
二手蔡司三坐标测量仪的包装、运输、安装和校准的重要性
好的，你刚买了一台二手三坐标测量机，接下来会发生什么？三个重要的步骤将保证在未来几年内全面运行且无故障的坐标测量机：
包装
准备将机器运送到您的工厂
蔡司三坐标测量仪是极其灵敏的高精度测量仪器，需要特定的准备和包装才能重新定位。担忧是对 CMM 工作台和上部结构的物理损坏，因为大多数 CMM 都是作为一个单元设计和制造的，因此制造商的运输支架用于该特定机器类型是否非常重要。这种支撑固定结构和所有移动的驱动轴，并防止损坏轴承表面，并且保险组件在运输过程中不会移动。我们的建议是与中晟智能科技签订合同来进行机器拆卸和支撑，经验丰富的 CMM 服务公司还拥有所有必要的包装材料，以确保没有损坏。
船运
当坐标测量机被移动任意距离时（不超过四个小时的行驶时间）。建议将机器和内容物完全装箱。完全打滑的小型机器可以放在干式货车拖车的后面，它通常适用于小于 5000 磅的货物。较大的机器需要带有阶梯甲板的平板拖车，以允许大多数坐标测量机的额外高度。平板运输的另一个考虑因素是货物保护，以保护货物在运输过程中免受元素的影响。
安装和校准。
如果可能的话。请二手三坐标测量机经销商（中晟智能科技）安装校准您的机器，如果安装过程中出现任何问题，或者需要维修，可以立即修复。所有信誉良好的机器测量机经销商都希望确保客户得到照顾。如果无法做到这一点，那么询问我们，我们将确保安装机器和校准的任何人都精通。
中晟智能科技专业从事高端测量仪器销售和技术服务。公司与蔡司，马波斯，卓勒，费斯托，雄克等品牌有着14年合作经验，代理产品包含多款三坐标测量机、多功能工业CT测量机、显微镜、三维扫描仪等相关测量产品。产品广泛应用于汽车、模具、机械、电子、半导体元器件、塑胶、航天航空等重要领域。
本文由江苏中晟智能科技有限公司整理发布，如需转载，请注明来源：https://www.joyswitch.cn/
