Smartproof 5快速转盘共聚焦显微镜以共聚焦光学为基本原理,采用独特的高速转盘扫描技术为成像方法,将高分辨率与速度完结合在一起,是一款能够快速提供工业零部件表面三维轮廓,并可实现非接触式表面粗糙度测量的精密分析仪器。
产品详情

特点:


1.可信的数据输出


由于其宽场相关孔径共聚焦技术,Smartproof 5能够有效地减少获取分析结果的时间,从而能够保证高分辨率的同时也能够实现快速成像。


蔡司优异的光学系统和可靠部件让用户有效率地进行各种应用。


搭配ConfoMap软件——蔡司版本的Mountains-Map——测量软件中的黄金标准。


您可以根据国际标准来分析您的数据并获取相关分析报告。


2.引导式工作流程


由于其简易的操作系统和工作流程,Smartproof 5尤其适合研究生产和过程控制。


易学的检查流程和面向工作流程的图像用户界面(GUI)指导用户进行重复性任务。


Ÿ在结果精确、可追溯的基础下,确保用户能够独立完成数据获取。


3.高集成度和稳固设计


得益于高度集成系统:光学元件,电子部件以及照相机都封装在显微镜中。


Smartproof 5 的实用稳固结构让其有效地防止振动。

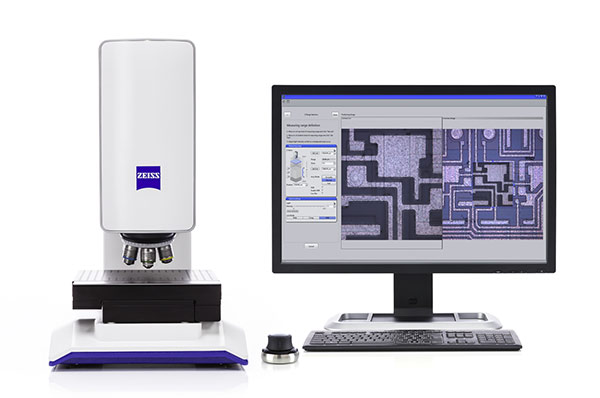

蔡司显微镜


技术参数:


1. 波长:405nm


2. 分辨率:120nm


3. Z轴*小步进精度:1nm


4. 成像速度:常规共聚焦的2-3倍


5. 物镜:2.5x-100x


6. 高度扫描范围:高达5mm


7. 载物台:150mm×150mm超大行程


8. 控制系统:Smartproof 5应用软件


9. 图像处理和数据测量:


2D:距离,高度,角度,构造元素,基于ISO 4287的轮廓粗糙度


3D:水平距离,3D距离,高度,角度,构造点,面积,体积,基于ISO 25178的面粗糙度


其他:水平调整,形状去除,滤波,去噪,报告


共聚焦显微镜


应用:


1. 汽车制造:研究活塞的摩擦磨损、特殊要求的部件表面粗糙度测量、焊接组件及接缝处的角度测量


2. 航空航天工业:评价橡胶密封圈的磨损、特殊要求表面 的粗糙度分析


3. 医疗器械:植入器官的表面测量


4. 微光学/机械制造:敏感精密光学部件的表面测量、精密机械部件的精密几何测量


5. 电子:导线的几何量测量(宽度,厚度等)、焊接结点的质量过程控制


6. 造纸:纸张以及印刷品的表面测量
